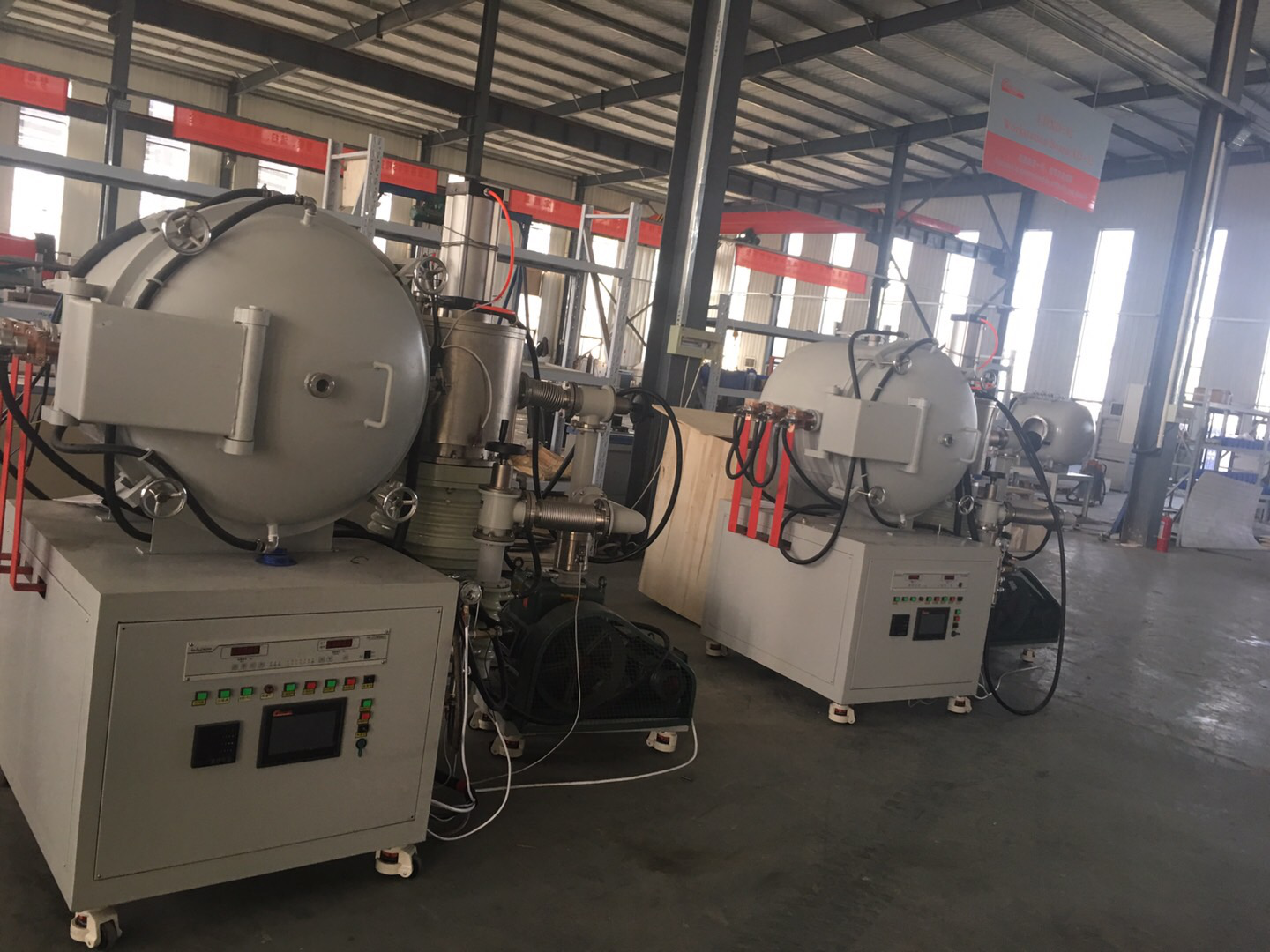

1000℃高真空钎焊炉



一、炉体部分：

1.  常用温度：1000℃
2.  最高温度：1000℃
3.  炉膛有效尺寸：400*400*600mm(长*宽*深度）（炉膛尺寸可根据要求定制）

4.    加热元件：钼箔带

5.  加热介质：真空状态下，直接热辐射加热。
6.  表面温度：双层水冷结构，表面温度≤50℃。

7.  升温速率：0-20℃/min

8.    降温速率：同升温速率（自动控温）

9.    控温精度：±1℃
10.   功    率： 96KW   三相   380V   50HZ

11.   炉膛材料：

11.1. 隔热屏：共7层结构；外面为四层304耐高温不锈钢，内3层为1.0mm厚钼板。

11.2. 加热元件为钼箔，三相Y型接法。

11.3. 工作台：网格310s不锈钢料筐

12. 炉壳：双层水冷真空罐体。外层为高强度碳钢，并做防锈处理，表面静电喷塑，美观大方。内层为304不锈钢，做镜面抛光处理，以确保电炉能达到优良的真空度。

二 、温度控制系统规格：

1.  温度控制:可编程控温仪表，PID调节，（可编程50段曲线；全自动升温、保温、降温）

上限报警、偏差报警、程序运行结束自动停止、无需人值守。

2. 人机界面：● 7寸液晶触摸屏，实时显示升温曲线。

             ● 可针对不同的产品，编制不同的工作曲线，最多可编制30条。

             ● 升温曲线记录功能。可储存过去30天的所有工作曲线。方便用户对比分析产品的真空烧结或熔化效果，以便做出相应的工艺改进。

3.  温控仪表：线性电流输出，触发器移相触发反并联双向可控硅，精确控制温度的精度。

4.  控温热电偶采用S分度热电偶

5.  警报动作：
     ● 超温报警：炉内温度上升达到报警温度时，自动切断电源，报警提示灯亮。
     ● 断偶报警：热电偶开路，仪表报警并自动断电。

6.  所有电器元件选用各大品牌，保证质量，经久耐用。

三、真空系统

1.  双层水冷碳钢真空罐体，前后半圆封头。炉门封头与腔体用20mm厚不锈钢法兰连接，内置硅胶圈密封，手轮锁紧。

2.  真空机组由前级泵、扩散泵加罗茨泵三级泵组成。选用的皆为国内最好的品牌 成都南光机器。

3.  复合真空计品牌为成都睿宝，电离真空规采用耐用的金属规管，而不是廉价易坏的玻璃规管。

4.  真空泵抽气口配置电磁压差阀，防止误操作或突然断电而导致真空泵油倒吸。

5.  真空罐体与真空泵用波纹管连接，手动挡板阀控制。

6.  配置 1个进气阀，1个放气阀。

    ● 进气阀可直接导入冷却氮气进入炉膛，通过炉膛内的匀气管均匀的散布在炉膛内。防止炉膛内的工件局部突然降温，造成开裂、变形。

    ● 充气压力<0.1MPA。超压时可通过放气阀进行排气。

7.  工作真空度：7x10 ^-3Pa (冷态及保温)：冷态为为加热前，保温即温度升到最高工作温度，并保温的时候，真空度可达到7*10-3pa。. 升温工作真空度7x10 ^-2Pa.

四、水冷系统

1. 双层水冷真空罐体。

2. 专用2进2出水冷机，温度设定15度。具有自动补水功能（ 可选购配件）。

3. 加装水流量监测装置，一旦发现水流过小、缺水、断水等情况，触发报警器进行声光报警。

  （注：扩散泵工作中水温不能过高，更不能断水。一旦失去水冷却，扩散泵油将报废，扩散泵将被严重烧损。）

五、 设备配件：

         保险3个

         坩埚钳一把

         耐高温手套一付
