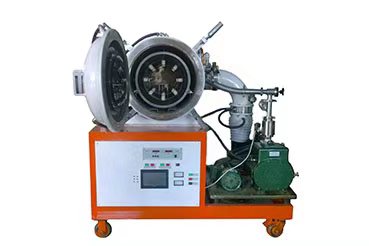

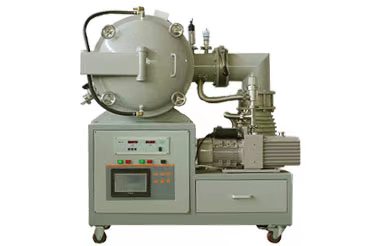

低/高真空炉 真空烧结炉/退火炉 非标定制 真空钎焊炉

多孔陶瓷纤维炉膛，保证炉膛内外真空度一致（真空计真实反映炉膛内的真空度）。

      国产名牌 30L 成都南光旋片机械泵

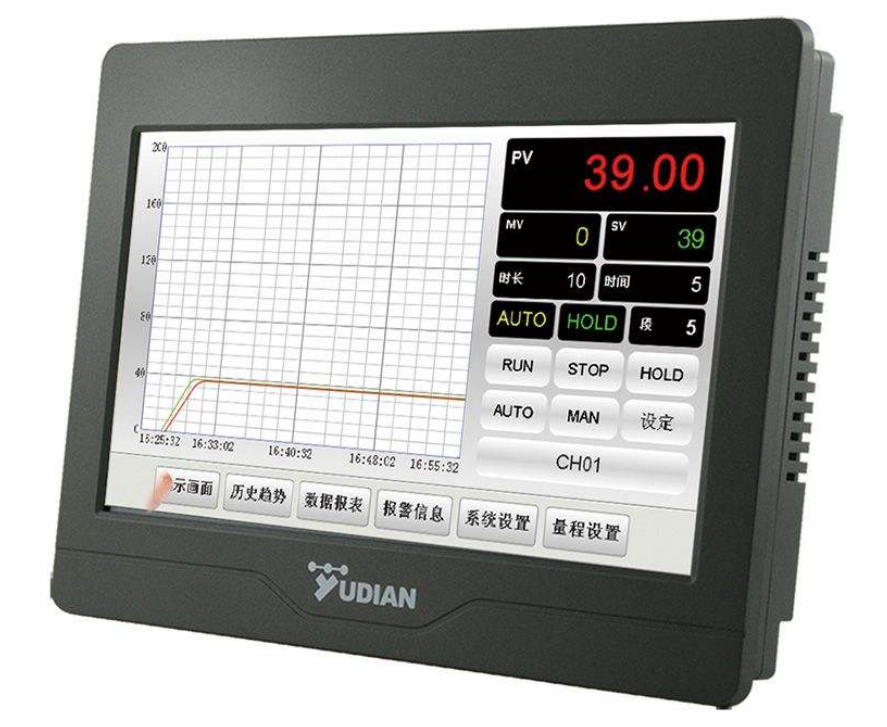

   国产名牌厦门宇电708P触摸屏 控温仪表

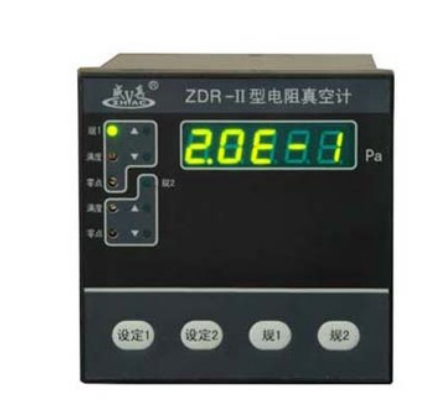

  数显真空计

二 . 技术参数

一、炉体部分规格：
1. 常用温度： 1100℃（可定制最高1650℃）
2. 最高温度： 1200℃(可定制最高温度1650℃)
3. 炉膛有效尺寸：200*200*300mm（宽x高x深）（尺寸可定制）

4. 产品外观尺寸：约1600*1000*1900mm

5. 产品重量：约740KG

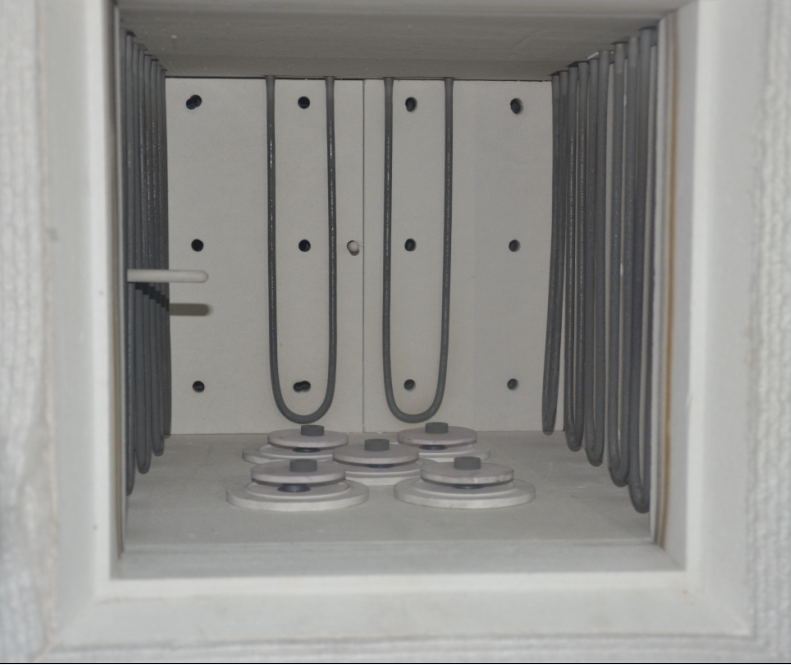

6. 加热元件：含钼电阻丝（可长期使用1100℃）(可根据工艺要求，使用不同加热元件)
7. 加热介质：热辐射通过空气介质热传导；真空状态下，直接热辐射加热。
8. 表面温度：双层水冷结构，表面温度≤50℃。（可配冷水机或制冷机）

9. 升温速率：0-20℃/min

10. 降温速率：同升温速率（自动控温）

11. 控温精度 ：±1℃
12. 功率 ： 10KW   三相   380V   50HZ

13. 炉膛材料：氧化铝陶瓷纤维炉衬。
14. 优点：吸热量小 、升温快、节能省电。

15.炉壳：碳钢，外部静电喷塑，美观大方

二、温度控制系统规格：
1. 温度控制:PID自动控制温度，数字显示（可编程度30段曲线；全自动升温、保温、降温）上限报警、偏差报警、程序运行结束自动停止、无需值守。

2. 温控仪表线性电流输出，触发器移相触发双向反并联可控硅。（可选配触摸屏仪表，操作方便）

3. 测温元件：K型热电偶

4. 警报动作：
a.超温报警：炉内温度上升达到报警温度时，自动切断电源，报警提示灯亮。
b.断偶报警：热电偶开路，仪表报警并自动断电。

三、真空及水冷系统

1.真空罐体，前后半圆封头。炉门封头与腔体用20mm厚法兰连接，内置硅胶圈密封，手轮锁紧。

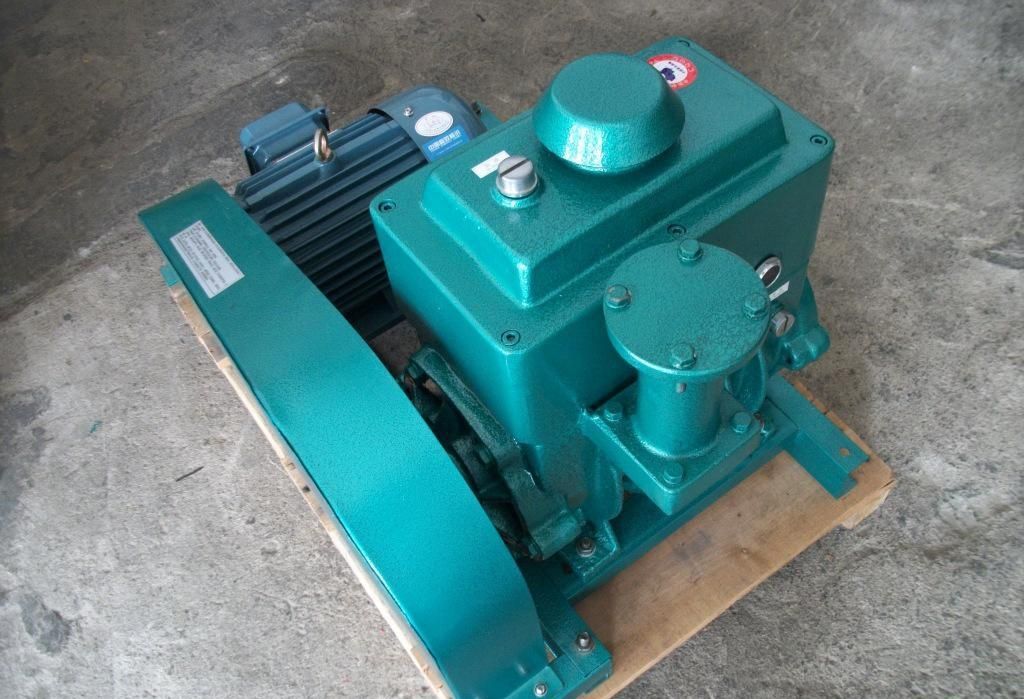

2.成都南光机器生产的双级旋片真空泵，抽速30L/s。 真空泵抽气口配置电磁压差阀，防止误操作或突然断电而导致真空泵油倒吸。

3.真空罐体与真空泵用波纹管连接，手动挡板阀控制。

4.另配置1个进气阀，1个放气阀。

5.最高工作真空度：10Pa.
